Cum vă poate ajuta Clone PCB să salvați o placă cu fișiere de design lipsă?

Abstract

Atunci când un produs electronic critic este încă în funcțiune, dar datele CAD originale au dispărut, o singură placă eșuată se poate transforma în săptămâni de nefuncționare, cicluri scumpe de reproiectare sau o luptă pentru înlocuitori nesiguri. Clona PCBeste o abordare structurată de inginerie inversă care recreează datele gata de fabricație ale unei plăci de circuite existente, astfel încât să o puteți reproduce, să o reparați la scară sau să păstrați o linie de produse mai veche în viață în timp ce planificați o upgrade pe termen lung. Acest articol explică când are sens clonarea, ce informații puteți recupera în mod realist, cum să minimizați riscul și ce fluxul de lucru al clonării responsabile arată ca de la prima inspecție până la validarea finală.

Cuprins

• Contur dintr-o privire
• Ce puncte dureroase rezolvă clonarea PCB
• Ce înseamnă cu adevărat clona PCB în practică
• Când clonarea este cea mai inteligentă opțiune și când nu este
• Un flux de lucru practic pentru clonarea PCB de la început până la sfârșit
• Cum să protejați calitatea și fiabilitatea
• Ce determină costul și timpul de livrare
• Ce ar trebui să pregătiți înainte de a solicita o cotație
• Cum să alegi un partener de clonare responsabil
• FAQ
• Următorul pas

Contur dintr-o privire

1. Clarificați-vă obiectivul: înlocuirea, repararea stocului, extinderea ciclului de viață sau reproiectarea podului.
2. Confirmați calitatea de proprietar și permisiunile.
3. Capturați date de la bord: dimensiuni, straturi, sugestii de stivuire și mapare a componentelor.
4. Recreează fișierele de producție și intenția electrică: Gerber, drill, netlist, BOM.
5. Prototipați, validați și blocați o revizuire controlată.
6. Stabiliți controale continue: inspecție de intrare, testare funcțională și trasabilitate.

Ce puncte dureroase rezolvă clonarea PCB

Majoritatea echipelor nu decid să cloneze o tablă pentru că sună distractiv. O fac pentru că alternativa este mai rea. Iată care sunt cele mai frecvente situații undeClona PCBelimină durerea operațională reală:

• Fără fișiere sursădeoarece designerul original a plecat, datele s-au pierdut sau produsul a fost achiziționat ani mai târziu.
• Componente scoase din uzvă obligă fie să reproiectați urgent, fie să obțineți acțiuni riscante de pe piața gri.
• Reparații pe terenau nevoie de plăci de înlocuire stabile, nu alternative aleatorii „compatibile” cu stivuire necunoscută sau greutăți de cupru.
• Presiunea de conformarenecesită o producție și o documentație consecventă pentru a trece audituri sau porți interne de calitate.
• Timp de recuperarecontează mai mult decât „designul modern perfect”, în special pentru controalele industriale și instrumentele vechi.

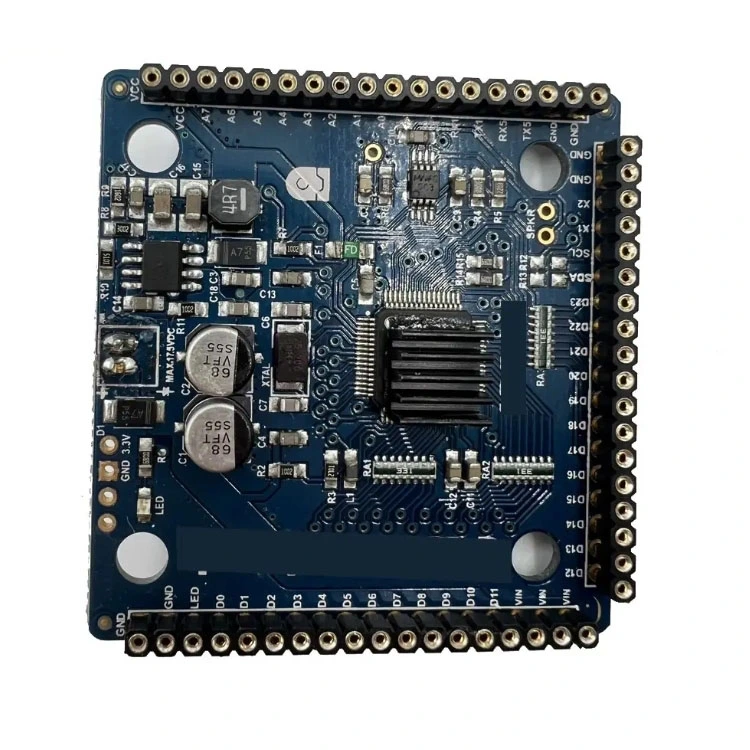

Ce înseamnă cu adevărat clona PCB în practică

Oamenii folosesc „clonarea” ocazional, dar în termeni de inginerie include de obicei trei straturi de lucru:

• Replicare fizicărecrearea conturului plăcii, a găurilor de montare, a conectorilor, a numărului de straturi și a comportamentului de stivuire cât mai aproape posibil.
• Reconstrucție electricăcaptarea conectivității din cupru, astfel încât placa reprodusă să se potrivească cu intenția inițială a netlistului.
• Recuperarea componenteloridentificarea pieselor, amprentelor, valorilor, alternativelor și notele de asamblare, astfel încât placa să poată fi construită în mod consecvent.

Produsele includ adesea rezultate pregătite pentru producție, cum ar fi datele Gerber sau ODB++, fișiere de foraj, date de preluare și plasare atunci când este posibil, o listă de materiale, și un netlist verificat. Dacă obiectivul dvs. este menținerea pe termen lung, multe echipe solicită și o schemă reconstruită, astfel încât depanarea viitoare să nu se bazeze pe presupuneri.

Când clonarea este cea mai inteligentă opțiune și când nu este

Clonarea este un instrument, nu implicit. Utilizați-l atunci când se potrivește cu profilul dvs. de risc și cronologia.

Un flux de lucru practic pentru clonarea PCB de la început până la sfârșit

O clonă de încredere este rezultatul unor pași disciplinați, nu o singură scanare. Mai jos este un flux de lucru pe care echipele de ingineri îl folosesc în mod obișnuit pentru a reduce surprizele.

• Pasul 1: Aportul și definirea obiectivului
  • Confirmați ce înseamnă „succes”: înlocuire exactă, funcție de adaptare a formei sau echivalent funcțional cu alternative.
  • Adunați contextul: mediul de operare, modul de eroare, volumul așteptat și cronologia.
• Pasul 2: Inspecție nedistructivă
  • Măsurați conturul, locațiile găurilor, cheia conectorului și constrângerile mecanice.
  • Identificați indicatorii de strat și caracteristicile de producție, cum ar fi urmele de impedanță, prin tipuri și turnări de cupru.
• Pasul 3: Captarea datelor pentru cupru și straturi
  • Imagini de înaltă rezoluție pentru straturile de sus și de jos pentru a mapa urmele și indicatorii de referință.
  • Dezvăluirea stratului controlat atunci când este necesar pentru plăcile multistrat, efectuată cu atenție pentru a păstra fidelitatea.
• Pasul 4: Identificarea componentelor și reconstrucția BOM
  • Verificați marcajele, pachetele și valorile; confirmați polaritățile și orientarea pin-1.
  • Definiți alternative aprobate pentru a preveni lipsurile viitoare.
• Pasul 5: Recreați rezultatele de producție
  • Generați fișiere de aspect și date de fabricație, inclusiv definiții pentru măști de foraj și lipire.
  • Extrageți conectivitatea și executați verificări de consistență netlist față de cuprul recuperat.
• Pasul 6: Construirea și validarea prototipului
  • Construiți prototipuri sub parametri controlați de proces.
  • Efectuați teste electrice, cum ar fi continuitatea, verificările de impedanță atunci când este cazul și verificarea funcțională în sistemul real.
• Pasul 7: Blocarea revizuirii și documentația
  • Înghețați o revizuire auditabilă cu jurnalele de modificări și înregistrările de testare.
  • Creați rezultate prietenoase cu serviciile dacă intenționați să mențineți produsul ani de zile.

Cum să protejați calitatea și fiabilitatea

Cea mai mare teamă pe care o au clienții este simplă: „Se va comporta placa clonată exact ca originalul și se va comporta în continuare așa după implementare?” Puteți reduce acest risc tratând clonarea ca pe un proiect de inginerie controlat.

• Disciplina de stivuirereproduce numărul de straturi, grosimea cuprului, comportamentul dielectric și structurile cu impedanță controlată atunci când sunt prezente.
• Precizia conectoruluinepotrivirea mecanică este o modalitate rapidă de a eșua, chiar dacă circuitul este corect.
• Autenticitatea componentelorstabiliți o sursă urmăribilă și evitați canalele de aprovizionare necunoscute pentru circuitele integrate critice.
• Strategia de testaredefiniți un plan de testare dincolo de „se pornește”, inclusiv condițiile de încărcare, comportamentul termic și cazurile marginale.
• Controlul procesuluispecificați profilurile de lipire, standardele de inspecție și criteriile de acceptare de la început.

Ce determină costul și timpul de livrare

Prețurile variază deoarece complexitatea variază. În loc să ghiciți, concentrați-vă pe pârghiile care contează:

• Numărul de straturi și densitateamai multe straturi și componente cu pas fin măresc efortul de reconstrucție.
• Starea borduluiplăcile arse, corodate sau modificate fizic reduc detaliile recuperabile.
• Disponibilitatea pieselorcomponentele întrerupte sau greu de identificat adaugă timp de aprovizionare și validare.
• Nivel de documentație solicitato reconstrucție schematică completă durează mai mult decât o clonă form-fit-function.
• Așteptări de validaretestarea funcțională în sistemul dvs. real este diferența dintre „arata similar” și „funcționează în mod fiabil”.

Ce ar trebui să pregătiți înainte de a solicita o cotație

Veți obține un plan mai rapid și mai precis dacă pregătiți un pachet mic de informații. Utilizați această listă de verificare.

• Cel puţin2 mostre de lucruatunci când este posibil, plus 1 probă nereușită dacă doriți o analiză a eșecului.
• Fotografii ale plăcii instalate în produs pentru a confirma constrângerile mecanice și orientarea conectorului.
• Cantitatea țintă și dacă aveți nevoie de aprovizionare continuă sau de un lot unic.
• Orice condiții de funcționare cunoscute: interval de temperatură, vibrații, umiditate, ciclu de funcționare, profile de sarcină.
• Orice indicii pe care le mai aveți: Gerbers parțial, PDF-uri, exporturi vechi BOM, note serigrafiate sau proceduri de testare.
• Clarificare privind firmware-ul și piesele programate: aveți binare, chei sau metoda de programare?

Cum să alegi un partener de clonare responsabil

Nu cumperi doar o placă. Cumperi încredere că reproducerea este controlată, documentată și repetabilă. Iată ce trebuie să căutați într-o relație cu furnizorul:

• Limitele clare ale legalității și permisiunilorun furnizor serios va întreba despre proprietate și utilizarea autorizată.
• Comunicarea inginereascăar trebui să puteți discuta despre stivuire, alternative și metode de testare într-un limbaj simplu.
• Mentalitatea de verificarecăutați verificări netlist, validare prototip și achiziții urmăribile.
• Controlul revizuiriidesignul clonat ar trebui să aibă o versiune definită, astfel încât loturile viitoare să rămână consistente.

LaShenzhen Greeting Electronics Co., Ltd., echipele abordează de obicei clonarea ca pe un proiect de continuitate inginerească: clarificați obiectivele, recuperați datele critice de producție, validați prototipurile în condiții reale, apoi blocați o revizuire stabilă pentru producția repetată. Dacă aveți nevoie de o soluție bridge în timp ce planificați o reproiectare, o clonă controlată vă poate câștiga timp fără a sacrifica fiabilitatea.

FAQ

Poate o clonă PCB să fie identică cu placa originală?

Poate fi echivalent în formă-potrivire-funcție și adesea extrem de apropiat, dar „identic” depinde de ceea ce vrei să spui. Dimensiunile mecanice și conectivitatea pot de obicei, se potrivesc foarte bine. Comportamentul exact al materialului, componentele proprietare și detaliile firmware-ului pot necesita lucrări suplimentare sau pot fi imposibil recreați fără datele originale.

Am nevoie de mai multe mostre

Eșantioanele multiple reduc riscul deoarece inginerii pot compara marcajele, confirma urmele ambigue și pot evita copierea unei plăci care a fost deja modificată sau reparată. Dacă aveți doar un eșantion, așteptați-vă la mai mulți pași de validare și la o cronologie mai conservatoare.

Ce se întâmplă dacă unele componente nu mai sunt disponibile

Un plan practic de clonare include adesea componente alternative. Cheia este de a valida dacă alternativele se potrivesc cerințelor electrice și se potrivesc amprentei, apoi confirmați comportamentul prin testare sub sarcina și mediul dumneavoastră reale.

Clonarea va rezolva firmware-ul și programarea

Clonarea PCB-ului nu recreează automat firmware-ul blocat. Dacă placa conține microcontrolere programate, elemente securizate sau memorie criptată, este posibil să aveți nevoie de binarele originale, de o metodă de programare legală sau de o strategie de piese de schimb autorizată.

Cum reduc șansele defecțiunilor câmpului

Solicitați un plan de validare și tratați prototipurile ca fiind obligatorii pentru sistemele critice. Definiți criteriile de acceptare, includeți teste funcționale care imită realitatea condițiile de funcționare și blocați o revizuire cu standarde de achiziție și inspecție urmăribile.

Următorul pas

Dacă aveți de-a face cu fișiere lipsă, aprovizionare la sfârșitul duratei de viață sau perioade de întrerupere urgente, o soluție bine gestionatăClona PCBproiectul vă poate oferi un grajd, cale de revenire la producție verificată prin test. Partajați-vă fotografiile de la bord, cantitatea țintă și contextul sistemului și solicitați un plan practic de recuperare care să includă controlul de validare și revizuire.
