Cum extrageți schema dintr -un PCB clonat?

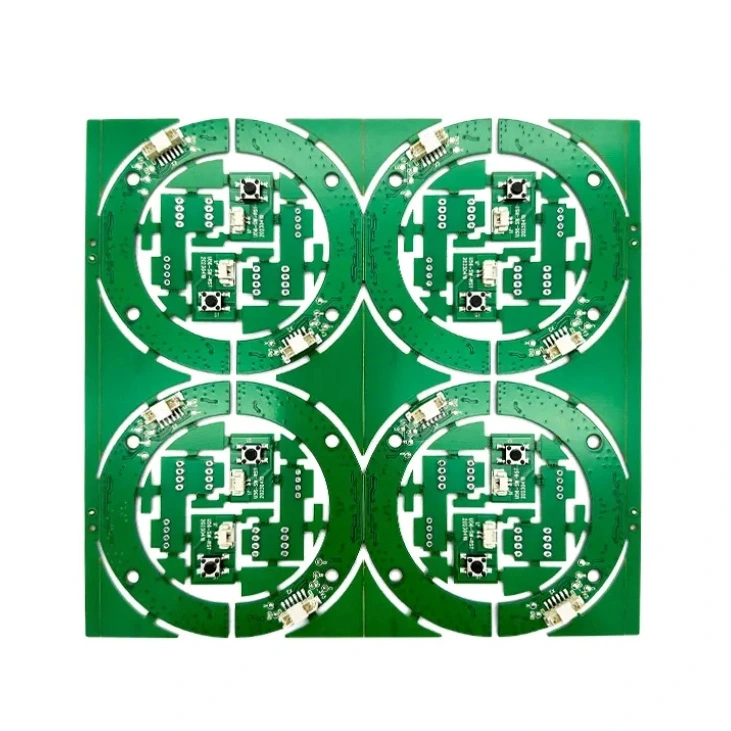

Extragerea unei scheme dintr -unPCB clonatImplică inginerie inversă, unde analizați placa fizică pentru a -și recrea diagrama de circuit. Acest proces necesită o observare atentă, identificarea componentelor și conexiunile de urmărire. Iată un ghid pas cu pas:

1. Inspectați și documentațiPCB

- Faceți fotografii de înaltă rezoluție: capturați ambele părți ale PCB pentru referință.

-Notă straturi PCB: Verificați dacă este o placă cu un singur strat, dublu-strat sau multistrat.

- Identificați componentele cheie: găsiți ICS, rezistențe, condensatoare, diode, conectori etc.

- Verificați etichetele și marcajele: Unele componente au imprimați designeri de referință pe PCB.

2. Deselder și identificați componentele

- Componente desolder (dacă este necesar): Utilizați o stație de refacere a aerului cald pentru îndepărtarea în siguranță.

- Citiți numerele de piese IC: Căutați fișele tehnice pentru a înțelege configurațiile PIN.

- Măsurați rezistențe și condensatoare: utilizați un contor multimetru sau LCR pentru a determina valorile.

- Etichetați fiecare componentă: Alocați designatori precum R1, C1, U1 pentru o urmărire mai ușoară.

3. Urmăriți conexiunile circuitului

- Utilizați un multimetru în modul continuitate: verificați căile electrice între componente.

- Urmați urmele PCB: utilizați o lupa sau un microscop pentru urmărirea detaliată.

- Utilizați software de design PCB: Importați imagini PCB cu rezistență ridicată în instrumente precum KICAD, Altium sau Easyeda pentru o urmărire mai ușoară.

- Verificați conexiunile ascunse: dacă ar putea fi necesară o inspecție cu raze X, ar putea fi necesară pentru a urmări straturile interioare.

4. Reconstruiți schema

- Utilizați software de proiectare PCB: Desenați schema în KICAD, Eagle, Altium sau Orcad.

- Aranjați componente logic: secțiuni de putere, semnal și sol la sol în mod corespunzător.

- Verificați conexiunile: Comparați cu fișele tehnice și cu așteptările funcționale.

5. Simulați și verificați circuitul

- Utilizați software de simulare: Instrumente precum LTSPice, Proteus sau Multisim pot ajuta la verificarea comportamentului circuitului.

- Comparați cu PCB-ul original: funcționalitate de testare cu depanare Power-on, dacă este posibil.

Instrumente necesare:

✔ contor multimetru / LCR

✔ Osciloscop (pentru testarea semnalului)

✔ Stație de refacere a aerului cald (pentru desoliderare)

✔ microscop / lupator

Software de proiectare PCB (KICAD, Eagle, Altium)

✔ Scaner cu raze X (pentru plăci cu mai multe straturi)

Gânduri finale

Extragerea unei scheme dintr-un PCB clonat este un proces consumator de timp, dar realizabil, dacă este făcut cu atenție. Este crucial să respectăm legile privind proprietatea intelectuală dacă PCB aparține unui design proprietar. Doriți îndrumări pentru un anumit tip de PCB sau recomandări de instrumente?
